3축 핑거팁 홀 효과 조이스틱 - FJ9S 시리즈

FJ9S 시리즈 3축 핑거팁 홀 효과 조이스틱은 컴팩트하고 인체공학적인 디자인에 정밀 제어와 내구성 있는 홀 효과 기술을 결합했습니다.
이 3축 손가락 끝 조이스틱은 500만 주기 이상 비접촉 작동을 제공하므로 신뢰성이 중요한 CCTV 제어, 드론 작동 및 의료 장비 애플리케이션에 이상적입니다.

문의 보내기

FJ9S-EN

설명

상단 버튼이 있는 3축 홀 효과 조이스틱

3축 핑거팁 조이스틱 기능 및 장점

FJ9S 시리즈 조이스틱은 긴 수명의 손가락 위치 제어 기능을 제공하는 비접촉 다축 컨트롤러입니다. 비접촉식 홀 효과 기술을 활용하는 소형의 로우{3}}프로파일 조이스틱인 FJ9S 시리즈 조이스틱은 지속적인 정확성과 정밀도가 요구되는 낮은 작동력, 청정 환경 애플리케이션용으로 설계되었습니다. 주로 원격 제어, 드론 제어, CCTV 제어 등에 사용됩니다.

FJ9S Series joystick

Hall Effect Joystick.jpg

제품특징

인체공학적 원리를 바탕으로 모양이 컴팩트하고 조작이 편리합니다.

손가락 끝 작동, 스프링 리턴.

모든 각도, 모든 방향에서 3{0}}축 작동이 가능합니다.

최대 2개의 버튼으로 상단을 처리하세요.

RS232 또는 USB 커넥터 출력 선택 가능

3축 홀 효과 조이스틱의 산업용 애플리케이션

이 제품 시리즈는 주로 비디오 제어 장비, 전동 휠체어 및 의료 장비에 사용됩니다.

기술정보

전기적 매개변수

전원 전압	5 ± 0.5Vdc(표준 전압)
	9 ~ 36Vdc(넓은 전압)
최대 전원 전압	22mA(XY축)
	33mA(Z축)
최대 과부하 전압	20Vdc
최대 역극성 전압	-10Vdc
부하 저항	10KΩ
중앙 출력 전압	2.5±0.1Vdc
출력 전압의 선형 오류	<± 0.2V

기계적 매개변수

흔들림 각도	± 28도(XY 축); ±42(Z축)
작동 모드	자동 스프링 리턴
시동력	3N
최대 작동력	8N
제한력	> 300N
서비스 수명	>500만회(XY축)
	>500만회(Z축)
무게	143.5g

환경 매개변수

작동 온도	-30도 ~ + 70도
보관온도	-40도 ~ + 85도
보호등급	IP65(설치 패널 위)

제품 모델

제품 구성

FJ9S 시리즈

입력 전압

S	5Vdc(표준 전압)
W	9 ~ 36Vdc(넓은 전압)

제한 플레이트 선택

1AX	슬롯형(X축)
1AY	슬롯형(Y축)
2AP	...을 더한
2AC	라운드 제한 방법
2AQ	제곱 극한법
2AG	라운드 리미트 + 가이드 홈

출력 신호

H51	홀형, 0.5~2.5~4.5V 전압 출력
H52	홀형, 0~2.5~5V 전압 출력
RS232	RS232 직렬 디지털 신호 출력
USB	USB 인터페이스 디지털 신호 출력

핸들 선택

Z0	Z 축을 포함한 Z 시리즈 핸들, 버튼 없음
Z1	Z 축, 단일 버튼을 포함한 Z 시리즈 핸들
Z2	Z 축, 이중 버튼을 포함한 Z 시리즈 핸들
ZN0	Z 시리즈 핸들, Z축 없음, 버튼 없음
ZN1	Z 시리즈 핸들, Z축 없음, 단일 버튼
ZN2	Z 시리즈 핸들, Z축 없음, 이중 버튼
L0	L 시리즈 핸들, Z축 없음, 버튼 없음
L1	L 시리즈 핸들, Z축 없음, 단일 버튼
L2	L 시리즈 핸들, Z축 없음, 이중 버튼
L3	L3 시리즈 핸들, Z축 없음, 버튼 없음
H0	H 시리즈 핸들, Z축 포함, 버튼 없음
H1	Z축, 단일 버튼을 포함한 H 시리즈 핸들
H2	Z축, 이중 버튼을 포함한 H 시리즈 핸들
HN0	H 시리즈 핸들, Z축 없음, 버튼 없음
HN1	H 시리즈 핸들, Z축 없음, 단일 버튼
HN2	H 시리즈 핸들, Z축 없음, 이중 버튼

※ 비고:현재 Z 시리즈 핸들과 H 시리즈 핸들이 포함된 3개{0}}축 제품을 사용할 수 있습니다.

홀 효과 조이스틱 컨트롤러:3축 핑거팁 조이스틱 FAQ

■ 홀 효과란 무엇인가?

■ 전자 조이스틱에 홀 효과 센서 적용

■ 홀 효과 조이스틱 샘플은 어떻게 얻나요?

■ 이 홀 효과 조이스틱의 배송 시간은 얼마나 됩니까?

■ 홀 효과 조이스틱의 지불 기간은 어떻게 되나요?

■ 홀 효과 조이스틱 무역 회사 또는 제조업체입니까?

■ 전체 수명 동안 무료 유지 보수를 달성하는 방법은 무엇입니까?

■ 맞춤형 홀 효과 조이스틱에 대한 사용자 가이드가 있습니까?

홀 효과란 무엇인가?

전류가 자기장 내의 도체를 통해 흐를 경우, 자기장은 움직이는 전하 캐리어에 횡력을 가하여 도체의 한쪽으로 밀어내는 경향이 있습니다. 도체 측면에 전하가 축적되면 이러한 자기 영향의 균형이 유지되어 도체의 두 측면 사이에 측정 가능한 전압이 생성됩니다. 이 측정 가능한 횡전압의 존재는 1879년에 EH Hall이 발견한 이후 홀 효과라고 불립니다.

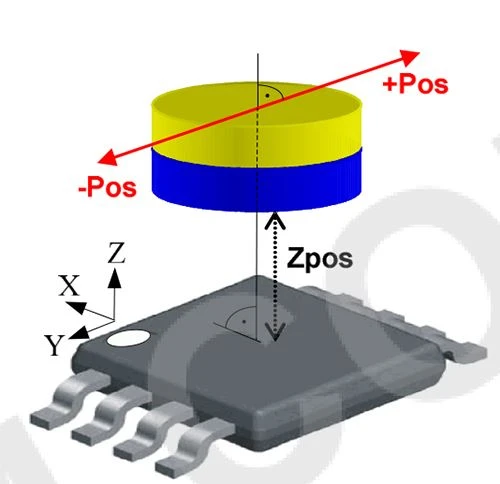

전자 조이스틱에 홀 효과 센서 적용

홀 효과 감지 응용 분야도 산업 응용 분야로 확장되었습니다. 이제 홀 효과 조이스틱을 사용하여 유압 밸브를 제어하고 기존 기계식 레버를 비접촉식 감지로 대체합니다. 이러한 응용 분야에는 광산 트럭, 백호 로더, 크레인, 굴착기, 가위형 리프트 등이 포함됩니다.

조이스틱에 대한 필요성이 증가함에 따라 설계자는 비용을 절감하는 동시에 사용 요구 사항을 충족해야 한다는 압박을 더 많이 받고 있습니다. 이러한 요구 사항에는 감도, 정확성, 저전력, 원활한 작동, 맞춤 설치 크기 및 다기능 기능이 포함되지만 이에 국한되지는 않습니다.- 이는 작업 관련 부상이나 생산성 손실을 방지하기 위해 중장비를 적절하게 제어하는 것이 중요한 산업 환경에서 특히 중요합니다.

CGEC는 산업, 상업 및 소비자 환경 전반에 걸쳐 OEM(Original Equipment Manufacturer)과 운영자에게 서비스를 제공하기 위해 여러 유형의 산업용 전기 조이스틱을 맞춤 개발했습니다. 산업용 애플리케이션에 중점을 둘 때 기계 및 장비용 조이스틱은 중요한 역할을 합니다. 이러한 이유로 산업용 조이스틱의 두 가지 주요 유형인 홀 효과 조이스틱과 전위차계 조이스틱에 대해 잘 아는 것이 중요합니다.

홀형 조이스틱 기능:

● 홀 비{0}}접촉각 감지

● 오래 지속

● 높은 오염 저항성

● 향후 동향

● 전원은 5V, 9~36V 가능합니다.

FJ120 시리즈 조이스틱을 제외한 모든 조이스틱은 홀형으로 제작이 가능합니다.

홀 효과 조이스틱 샘플은 어떻게 얻나요?

우리는 배송비와 함께 무료 샘플을 제공할 수 있지만 배송 전에 샘플 비용을 지불해야 합니다. 그런 다음 첫 번째 주문으로 샘플 수수료를 반환합니다.

이 홀 효과 조이스틱의 배송 시간은 얼마나 됩니까?

홀 효과 조이스틱의 경우 고객의 장비에 조이스틱 교체가 긴급하게 필요할 수 있도록 항상 일부 재고를 준비하고 당일 배송을 준비할 수 있습니다. 판매 후 유지 관리를 위한 교체용으로 사용하는 경우 카탈로그에서 해당 부품 번호를 찾을 수 있으며 설치 후 사용할 수 있습니다. 맞춤형 조이스틱의 경우 일반적으로 제품을 완성하는 데 2주가 소요됩니다. 고객이 홀 효과 조이스틱이 긴급하게 필요한 경우 고객을 따라가서 가장 빠른 시간 내에 상품을 배송할 수 있습니다. 속도, 정확성, 품질!
