의 적용에서산업용 작동 핸들, 전자 제어 핸들에 사용되는 두 가지 주요 출력 형식은 전위차계 유형 출력과 홀 유형 출력입니다.
전위차계 유형과 홀 유형의 차이점은 이전 기사에서 설명했으며 대략 다음과 같습니다.
Hall Type은 능동형, 비접촉식 동작이 특징이며 수명을 연장할 수 있습니다. 금속 먼지가 있는 경우에는 사용하기에 적합하지 않습니다.
홀형 전위차계
전위차계 유형은 수동, 접촉식 작동이 특징이며 홀에 대한 안정성이 더 좋습니다. 특히 빈번한 작업 및 많이 사용되는 장비에는 적합하지 않습니다.
각도 전위차계
이번 호에서는 전위차계가 어떻게 사용되는지 자세히 설명합니다.
전위차계의 기능은 회로의 저항을 수동으로 변경하거나 회로 전체의 전위차를 측정하는 것입니다. 따라서 전위차계를 전압 측정 장치라고 합니다. 전위차계는 수동 전자 장치입니다. 즉, 에너지를 생성하지 않고 전류의 형태로 에너지를 저장하거나 소산하기만 합니다. 전위차계는 다목적 장치입니다. 분압, 전지의 기전력 비교, 가변저항 등 전위차 측정 외에 다른 용도로 사용됩니다.
위에 표시된 것처럼 저항 본체에 일정한 전류가 흐르면 균일한 저항 본체의 모든 부분에 걸친 전압 강하는 와이퍼의 길이에 비례합니다(이상적으로는). 따라서 와이퍼의 두 부분 사이의 전위차가 0이면 회로를 통해 전류가 흐르지 않습니다. 전위차계에서 입력 전압은 저항 와이어의 전체 길이에 적용되고 출력 전압은 슬라이딩 접점과 회로의 고정 끝 사이에서 측정됩니다. 조정기(슬라이딩 접점)의 위치는 제로 위치를 찾기 위해 균일한 저항 와이어의 길이에 걸쳐 다양합니다.
전위차계 유형은 일반적으로 크레인, 광산 기계, 도로 기계 등과 같이 상대 작동 정확도가 높고 사용 빈도가 특별히 높지 않은 경우에 사용됩니다. 일반적으로 전위차계 유형은 배선에주의해야합니다 사용하는 방법. 잘못된 배선 방법을 사용하면 전위차계가 특정 위치에서 단락되어 순간적으로 고전류가 발생하고 전위차계가 타는 현상이 발생할 수 있습니다.
그림 1 중성 리드가 있는 전위차계
위의 그림은 전위차계의 일반적인 배선 방법입니다 (경우에 따라 제조업체에 따라 배선이 다를 수 있으며 그림과 같이 2 번 중립 끝과 4 슬라이딩 끝이 반대로 됨을 유의해야 합니다. 그림 2). 포텐셔미터의 사각지대(전압 출력이 변하지 않는 범위)는 포텐셔미터의 선택에 따라 ±2~3도 정도의 차이가 있습니다.
그림 2 중성 리드가 없는 전위차계
또한 3핀 전위차계일 경우 배선은 위와 같습니다.
전위차계는 실현 메커니즘에 따라 분류됩니다. 1. 탄소 필름 전위차계; 2. 유기 고체 코어 전위차계; 3. 금속 필름 전위차계; 4. 권선 전위차계; 5. 비접촉 전위차계 등.
1. 산업용 핸들에 사용되는 대부분의 전위차계는 탄소막 전위차계 또는 금속막 전위차계입니다. 그들은 탄소 필름에 브러시 또는 슬라이딩 막대를 슬라이딩하여 저항 값을 변경합니다. 핵심 기술적인 어려움은 탄소 필름입니다. 필름에 저항체 본체의 탄소 필름은 기판 표면에 코팅된 연마된 카본 블랙, 흑연, 석영 및 기타 재료로 만들어집니다. 고해상도, 우수한 내마모성 및 긴 수명이 특징입니다. 단점은 전류 노이즈, 약간 열악한 선형성, 열악한 내습성 및 저항 안정성입니다.
2. 산업용 손잡이에는 특정 수명이 필요하고 특정 작동 정밀도와 정확도가 필요하기 때문에 탄소막 전위차계 또는 금속막 전위차계를 사용하면 수명과 작동 정확도, 상대적 선형성 효과 및 전류 노이즈를 모두 고려할 수 있습니다. 공업용에서는 충격이 적고 전위차계 자체와 손잡이 자체가 먼지와 물로부터 보호되므로 습기 저항의 단점이 존재하지 않습니다.
3. 전위차계는 일반적으로 사용 환경에 따라 다음과 같이 실패합니다.
4. 1. 결선오류로 인한 번아웃 포텐셔미터는 포텐셔미터의 스파크나 흑화, 발열 및 번아웃으로 외부에 나타난다.
5. 2. 탄소막 손상으로 인한 접촉 불량 또는 중단점은 오실로스코프로 파형을 캡처하여 측정할 수 있습니다.
6. 브러시 플레이트의 경로가 변경되거나 변형되며 일반적으로 선형 출력의 변화 또는 출력 없음으로 나타납니다.

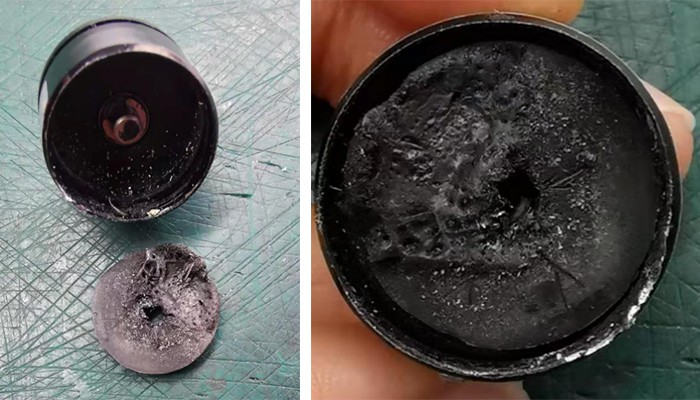

전위차계 번아웃
위와 같은 상황이 발생하면 제조사에 연락하여 전위차계를 교체하거나 조이스틱을 유지 관리하십시오.
